Водокольцевые вакуумные насосы серии AWS и AWD
СТАНДАРТНАЯ ВОДОКОЛЬЦЕВАЯ ВАКУУМНАЯ УСТАНОВКА
Водокольцевые вакуумные насосы "Атлас Копко" поставляются в стандартном исполнении в нескольких конфигурациях, подходящих для обеспечения прямого потока, частичной или полной рециркуляции. Для систем с частичной или полной рециркуляцией поставляются насосы в стандартном исполнении, оснащенные деталями проточной части из нержавеющей стали, независимо от материала изготовления остальных компонентов насоса. Доступны как одноступенчатая (AWS), так и двухступенчатая (AWD) модификации водокольцевых вакуумных насосов AW, производительностью от 200 до 37500 м?/час и уровнем вакуума до 30 мбар(абс).
| СВОЙСТВА И ПРЕИМУЩЕСТВА | ||
| • Конструкция стандартной модификации: Доступны DIN 50 Гц или ANSI 60 Гц. • Три типа модульных решений: прямоточная, с частичной рециркуляцией и с полной рециркуляцией. • Дополнительные материалы для изготовления: чугун, с добавлением нержавеющей стали, полностью нержавеющая сталь. • Аксессуары в стандартной комплектации сделаны из нержавеющей стали. |
• Короткий подготовительно-наладочный этап, минимальная стоимость эксплуатации и высокая надежность. • Простота повторного проектирования, отсутствие простоев между фазами проекта. • Сертификат для работы в опасных условиях (европейский ATEX Ex II 2Gc, IIB T3, взрывобезопасность Класс 1 Раздел 1 Группа C и D в соответствии со стандартом США). • Также доступны версии для безопасных условий и полная линейка устанавливаемых на раму аксессуаров. |
|
| ОБЛАСТИ ПРИМЕНЕНИЯ | ||
| Водокольцевые насосы идеально подходят для специальных условий работы при высокой влажности, загрязненности и/или выполнения большого объема работ в тяжелой промышленности. Ниже приведен полный список всех областей применения. Серии AWS и AWD отличаются качеством и экономичностью: прочные, надежные и простые в эксплуатации машины, обеспечивающие создание вакуума. Входящая в состав группы "Атлас Копко" компания Hick Hargreaves обладает 50-летним опытом работы с водокольцевыми насосам и гарантирует стабильную производительность в самых тяжелых условиях. | ||
| • Горная добыча • Производство кирпича • Автомобилестроение • Производство цементных и сопутствующих продуктов • Химическая промышленность |
• Обработка пищевых продуктов • Общее производство • Металлообработка • Производство бумажных и сопутствующих изделий • Нефтеперерабатывающая промышленность |
• Нефтегазовая отрасль • Производство пластмасс • Текстильная промышленность • Электроснабжение и коммунальные службы |
КОНФИГУРАТОР ВОДОКОЛЬЦЕВЫХ ВАКУУМНЫХ НАСОСОВ AW
Конструирование водокольцевых вакуумных насосов серии AW происходит в программной среде 3D AutoCAD, что существенно помогает спроектировать насос по вашему индивидуальному заказу.
Главное преимущество — быстрое предоставление индивидуального расчета стоимости и общей схемы установки, а также сокращение подготовительно-наладочного этапа специально заказанных элементов насоса. Компания "Атлас Копко" предлагает выбор материалов для изготовления
насосов и три стандартные рабочие модификации, соответствующие требованиям большинства областей применения.
Прямоточная система
Это самая простая модификация, состоящая из насоса с электродвигателем, привода и опорной рамы. Эти системы идеально подходят для работы при наличии достаточного объема уплотняющей жидкости, которую затем можно слить. Газожидкостная смесь сливается через дренажный трубопровод.
 |
 |
1. Впуск технологического воздуха 2. Слив газожидкостной смеси 3. Уплотняющая жидкость 4. Обратный клапан 5. Регулировочный клапан 6. Водокольцевой вакуумный насос "Атлас Копко" |
ЧАСТИЧНАЯ РЕЦИРКУЛЯЦИЯ
В этом случае жидкость отделяется от газа в отделителе на выпуске. Отделенная рабочая жидкость затем смешивается со свежей уплотняющей жидкостью для поддержания постоянной температуры в насосе. Лишняя жидкость сливается. Чтобы обеспечить бескавитационный режим работы при необходимом давлении всасывания, используется минимальное количество свежей подпиточной жидкости.
1. Впускное соединение
2. Выходное соединение
3. Перепуск
4. Клапан рециркуляции
уплотняющей жидкости
5. Обратный клапан
6. Отделитель на выпуске
7. Водокольцевой вакуумный насос
"Атлас Копко"

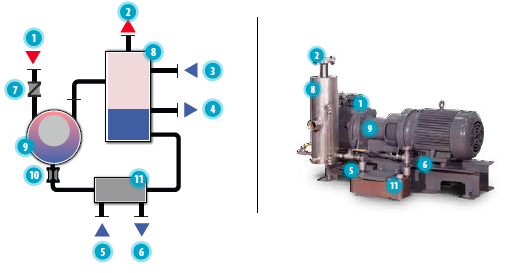

ПОЛНАЯ РЕЦИРКУЛЯЦИЯ
Полная рециркуляция применяется, если предпочтительнее эксплуатировать замкнутый контур охлаждающей жидкости, когда ограничено количество уплотняющей жидкости или когда риск загрязнения очень высок. Чтобы обеспечить полную рециркуляцию уплотняющей жидкости, ее необходимо охладить перед повторным использованием. В этом случае теплообменник устанавливается между отделителем на выпуске и насосом.
1. Впуск технологического воздуха
2. Газоотвод
3. Подпиточная жидкость
4. Слив избытка жидкости
5. ВПУСК охлаждающей жидкости
6. ВЫПУСК охлаждающей жидкости
7. Обратный клапан
8. Отделитель на выпуске
9. Водокольцевой вакуумный насос
"Атлас Копко"
10. Ручной регулировочный клапан
11. Теплообменник
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

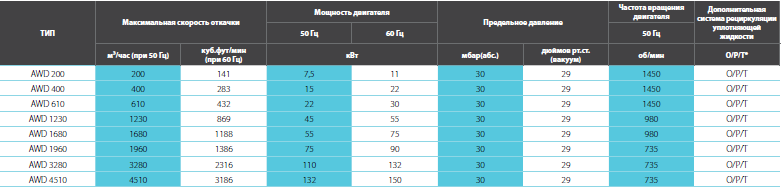

AWD 200-4510 (с прямым приводом)

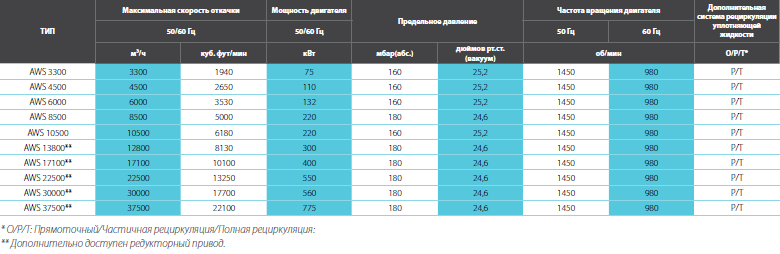

AWS 3300-37500 (с ременным приводом)**
АКСЕССУАРЫ
• Впускной обратный клапан
• Впускной запорный клапан
• Манометр на впуске
• Клапан сброса вакуума
• Комплект автоматического гидрозатвора
• Доступны специальная и гибридная системы вакуумного насоса
